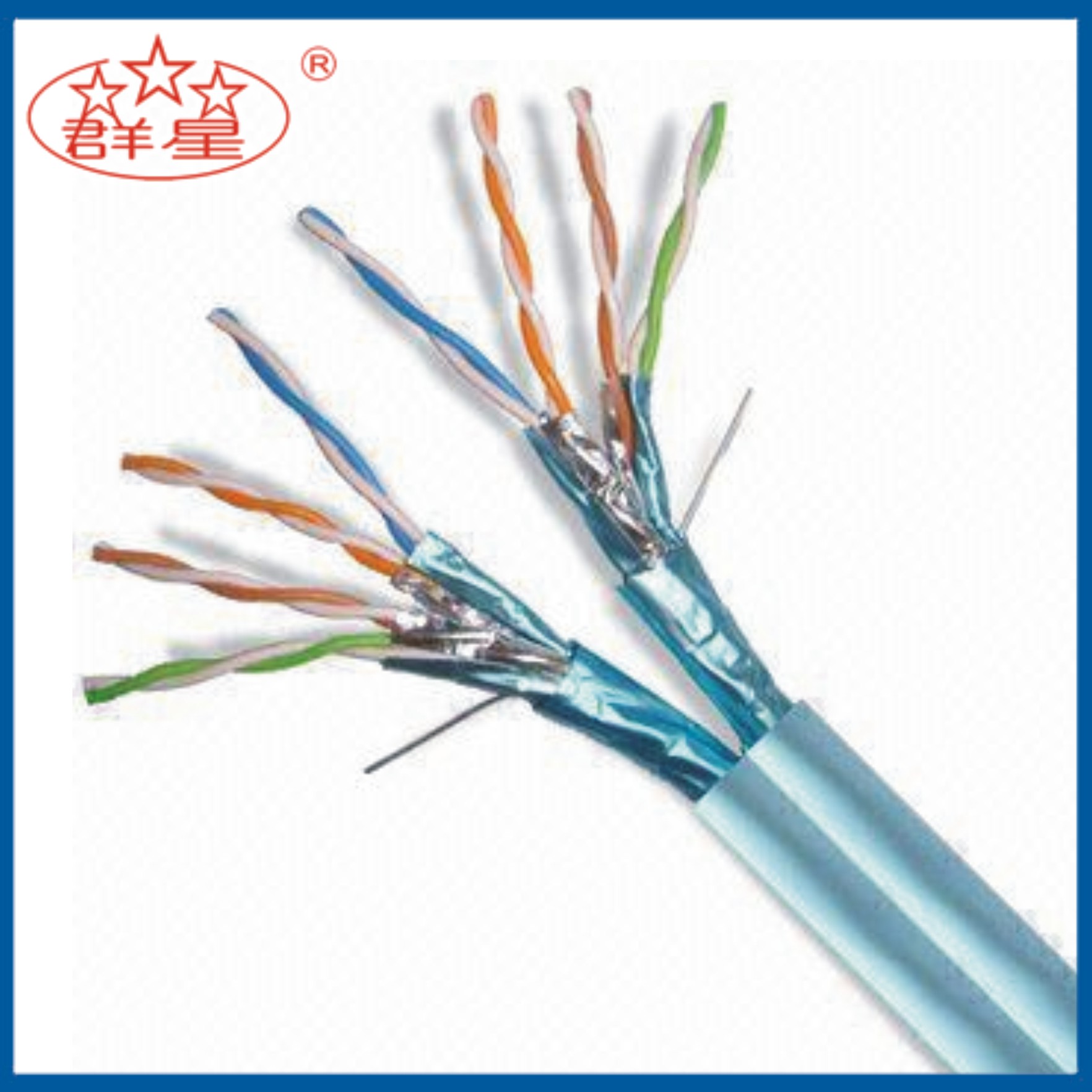

超五類雙屏蔽雙絞線
時間：2014-07-10 | 瀏覽量：5568
詳細描述
技術參數
1、超五類雙屏蔽雙絞線采用4對芯徑為24AWG單股、裸銅線，外包單面鋁箔+編織網雙屏蔽層和PVC護套，外皮材質/厚度：PVC，CM等耐燃材料，0.56mm；2、成品線徑：6.4mm±0.2 mm；
3、導體材料/線徑：單股、無氧銅，￠0.505mm(24AWG)；
4、絕緣材料/線徑：聚乙烯，￠0.97mm±0.03 mm；
5、彎曲半徑：8倍電纜直徑；
6、拉伸強度：≤93N；最大拉力：25lbs（11.35kg）；
7、包裝規格：卷軸、 305m/軸；
8、工作環境溫度：-20℃到60℃，存儲環境溫度：-20℃到80℃
產品特點
1、雙層屏蔽材料，高效屏蔽外來電磁干擾，通過國內權威認證機構認證；2、電氣特性超過超五類國際規范的要求，適應于電磁環境復雜、強干擾場所,高保密單位；
3、應用范圍：10兆以太網、100兆快速以太網、100VG-AnyLAN、令牌環網、依賴雙絞線介質傳輸模式、100Mbps銅纜分布數據接口、ATM155、千兆位以太網；
4、符合規范標準：ISO/IEC-11801 ClassD、CELENE EN-50173、EN50167、EN50169、TIA/EIA-568B、EMC、EN55022；
5、每一線對分別由不同的絞距組合而成；
6、屏蔽：1.透明麥拉帶 2.單面鋁箔聚酯帶，鋁箔向內 3.鋁鎂合金絲編織網 4.地線（0.4AM）放在透明麥拉帶與鋁箔聚脂帶之間；
7、傳輸延遲：530ns/100m max.@100MHz；
8、特性阻抗：100ohm±15%,1MHz to 100MHz；
