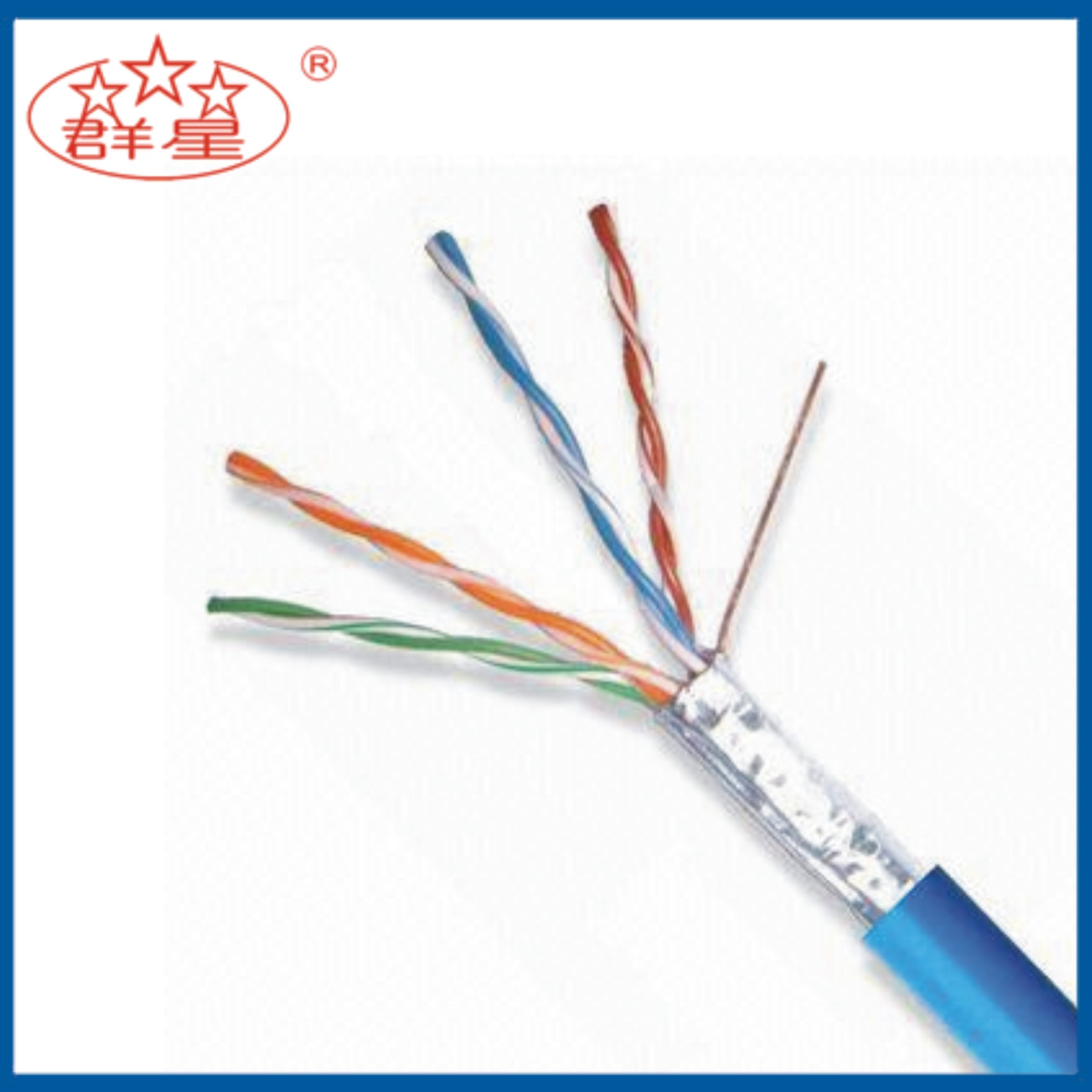

超五類鋁箔屏蔽雙絞線
時間：2014-07-10 | 瀏覽量：5364
詳細描述
技術參數
1、超五類屏蔽雙絞線采用4對芯徑為24AWG單股銅線，外包單面鋁箔屏蔽層和PVC護套，外皮材質為PVC，CM等耐燃材料，0.56mm；
4、導體材料：單股、無氧銅，線徑：￠0.505mm(24AWG)；
5、成品線徑：5.6mm±0.1 mm；
6、彎曲半徑：8倍電纜直徑；
7、拉伸強度：≤93N； 最大拉力：25lbs（11.35kg）
8、包裝規格：卷軸、 305m/軸；
9、工作環境溫度：-20℃到60℃,存儲環境溫度：-20℃到80℃
產品特點
1、通過國內權威認證機構認證，更好地實現屏蔽超五類信道傳輸；2、電氣特性超過超五類國際規范的要求；
3、應用范圍：10兆以太網、100兆快速以太網、100VG-AnyLAN、令牌環網、依賴雙絞線介質傳輸模式、100Mbps銅纜分布數據接口、ATM155、千兆位以太網；
4、符合規范標準：ISO/IEC-11801 ClassD、CELENE EN-50173、EN50167、EN50169、TIA/EIA-568B、EMC、EN55022；
5、每一線對分別由不同的絞距組合而成；
6、屏蔽：1.透明麥拉帶； 2.單面鋁箔聚酯帶，鋁箔向內；3.地線（0.4AM）放在透明麥拉帶與鋁箔聚脂帶之間；
7、傳輸延遲：530ns/100m max.@100MHz；
8、特性阻抗：100ohm±15%,1MHz to 100MHz；
